Aufbauanleitung Edelstahl Säulenbrunnen ESB7

Als nächstes bereiten wir den Edelstahl Adapter mit dem Gummiring für die Befestigung der LED-Beleuchtung in der Säule vor. Der Gummiring verfügt über eine eingepresste Linie, die mit einer Schere gekennzeichnet ist. An dieser Linie kann der Ring nun z.B. mit einer Schere eingekürzt werden. Achtung: der Gummiring ist konisch gefertigt. Es wird das untere dünne (schmale) Ende des Gummirings benötigt. Dies darf nicht durchtrennt werden. Den genauen Ablauf finden Sie in unserem YouTube Video.

Jetzt wird der LED-Ring mit dem Schlauch verbunden. Drehen Sie den Schlauch im Uhrzeigersinn, so dass sich die Spirale öffnet und drücken diesen dabei auf den Schlauchanschlussstutzen am LED-Ring. Sollte sich der Schlauch nur schwer montieren lassen, können Sie ihn leicht mit einem Heißluftfön o.ä. erwärmen.

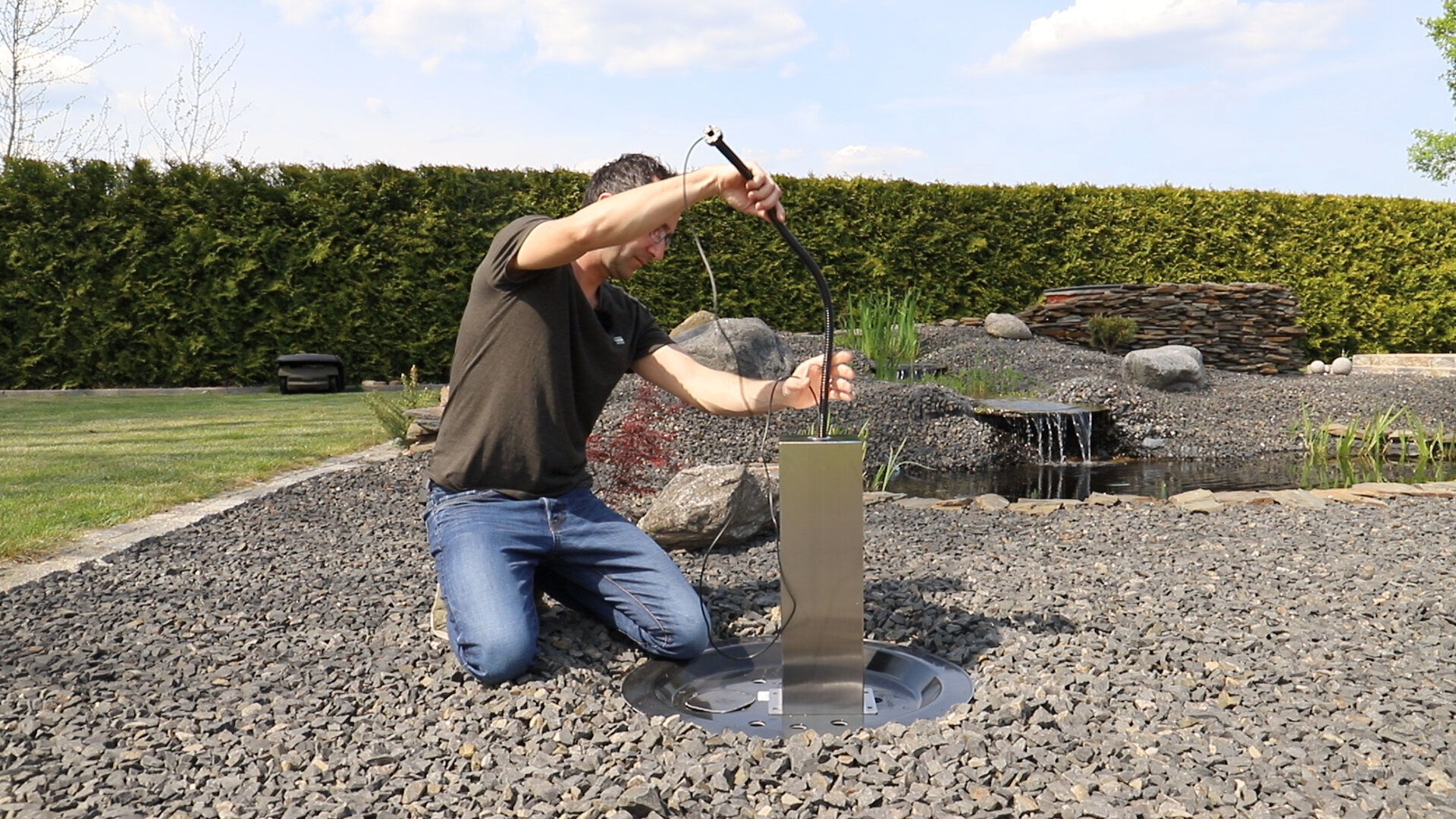

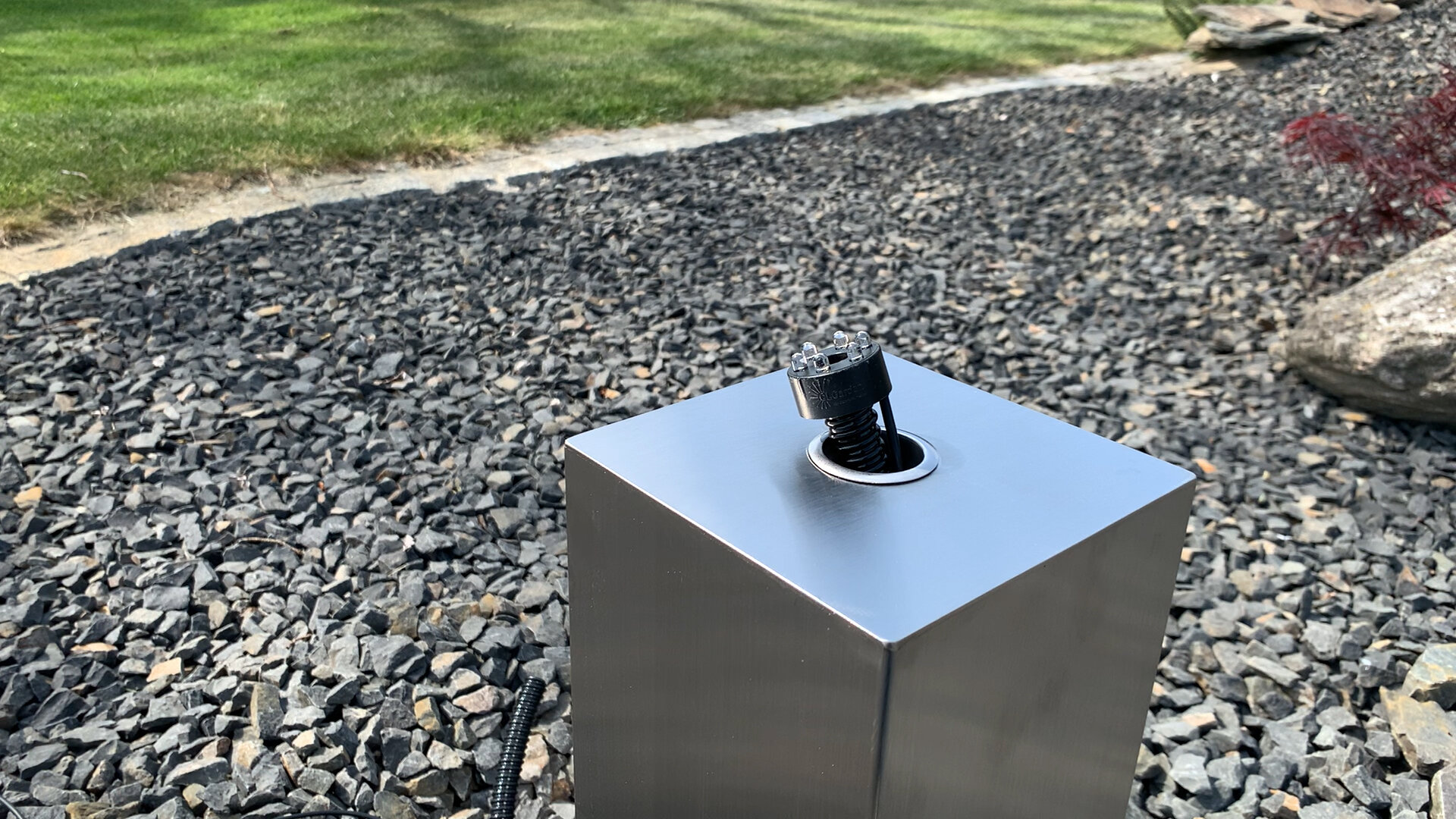

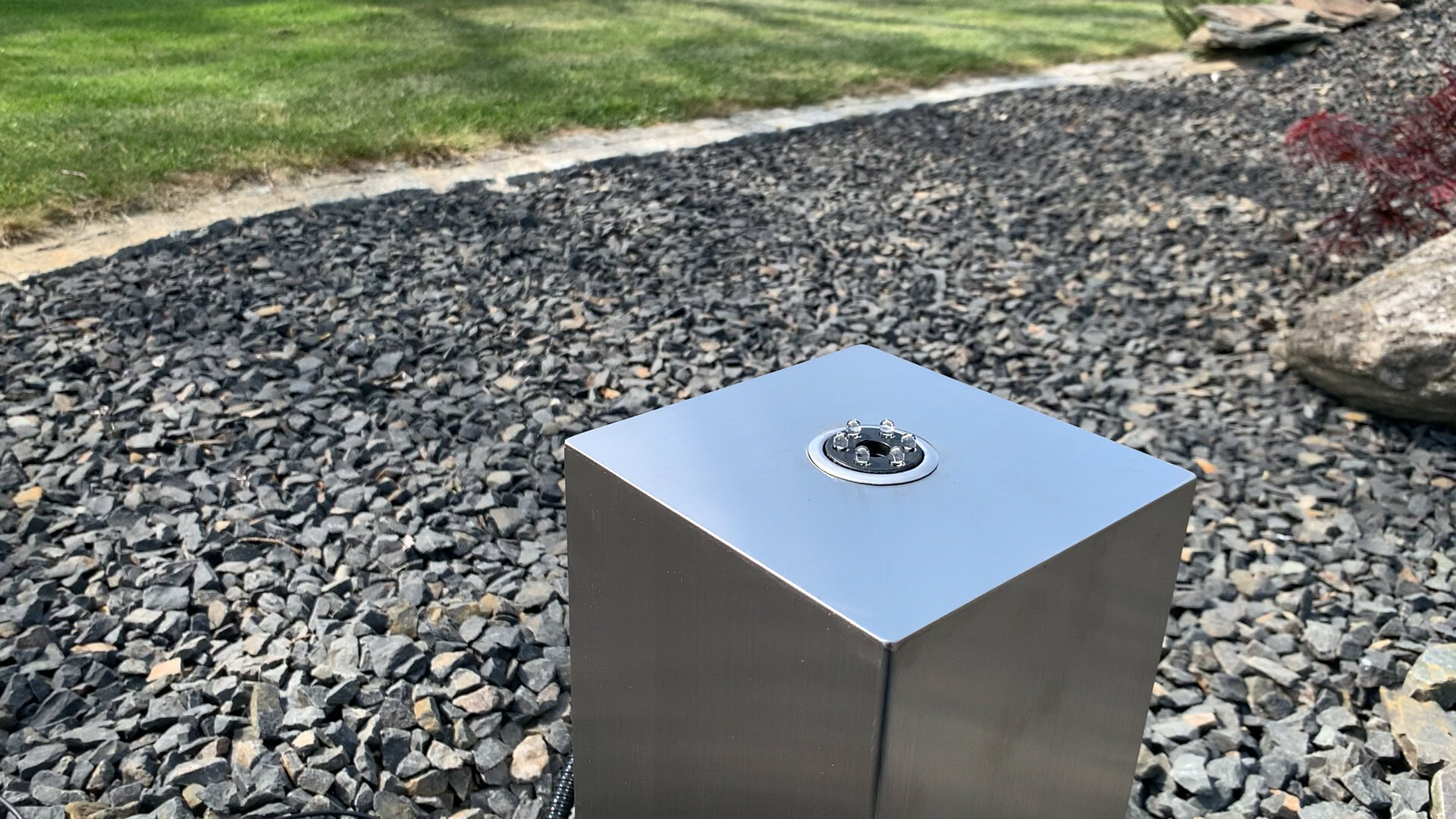

Führen Sie nun zuerst das Kabel und dann den Schlauch durch die Säule und durch die jeweilige Öffnung in der Beckenabdeckung. Der LED-Ring kann dann einfach in den Edelstahladapter eingedrückt werden.

Achtung: der Edelstahladapter verfügt über eine Aussparung für das Kabel des LED Rings, bitte achten Sie auf den korrekten Kabelverlauf.

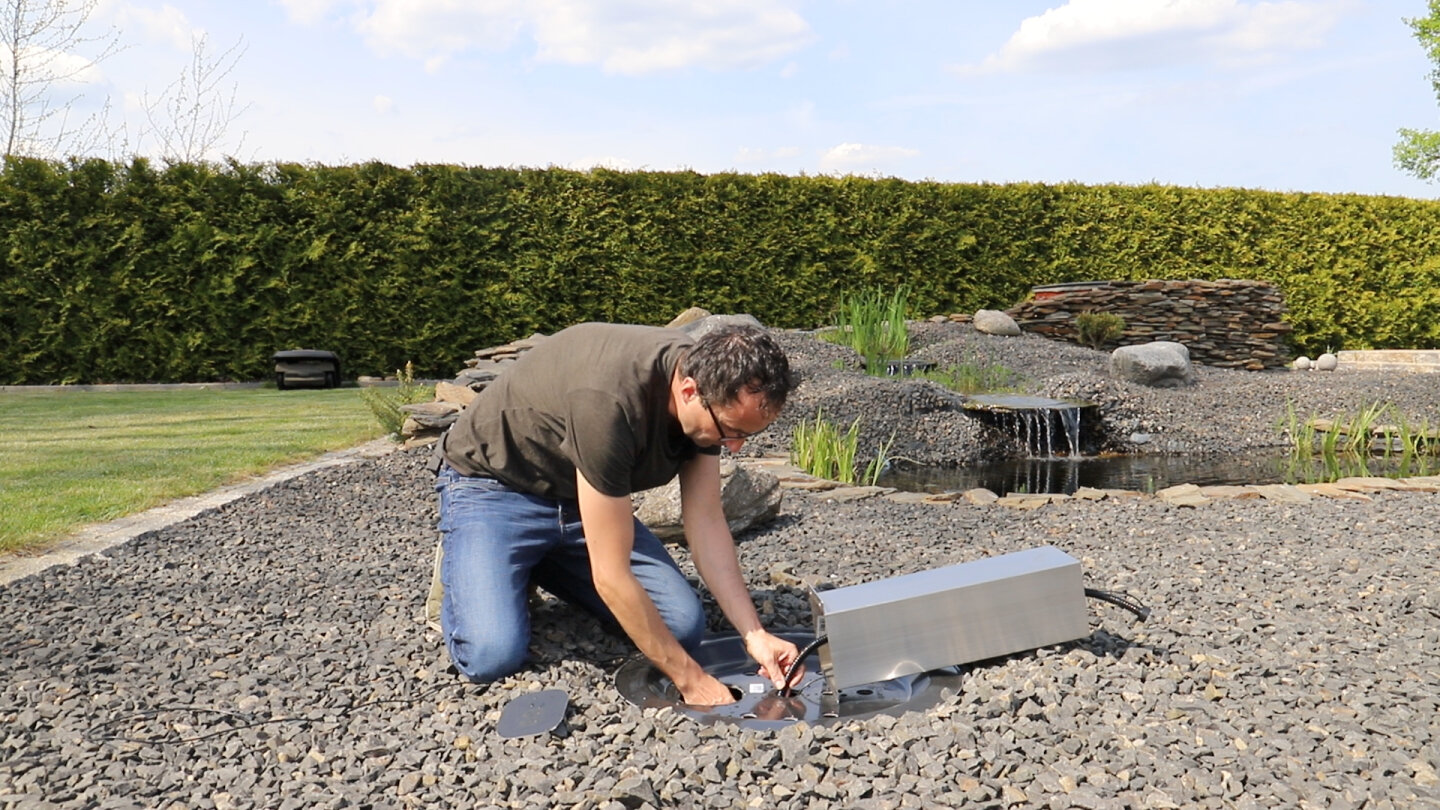

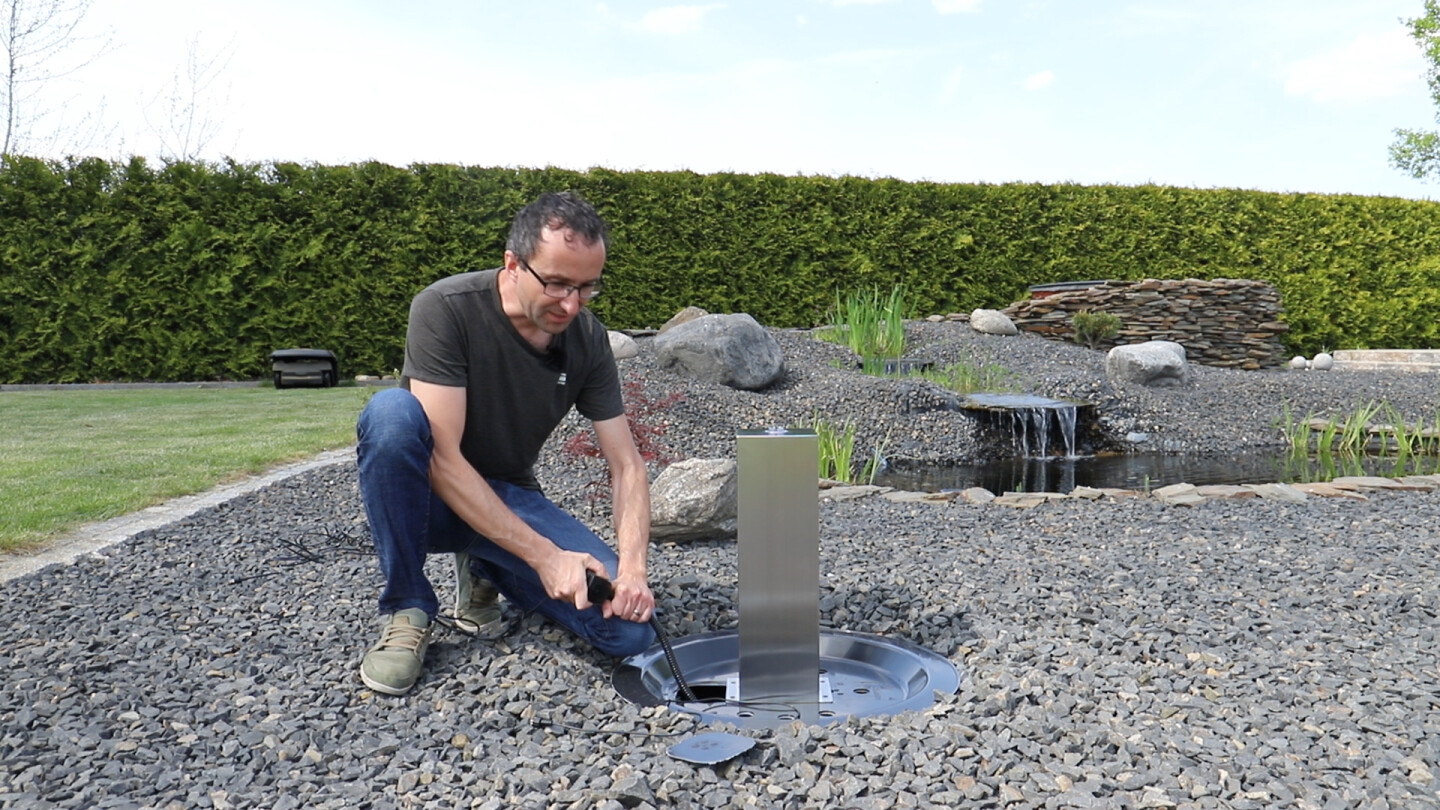

Als Nächstes stecken Sie das Schlauchende im Becken an den Anschluss-Stutzen der Pumpe. Auch hier öffnet eine Drehbewegung im Uhrzeigersinn die Spirale des Premium-Schlauchs und vereinfacht das Aufstecken. Bei tiefen Außentemperaturen hilft die leichte Erwärmung des Schlauchs.

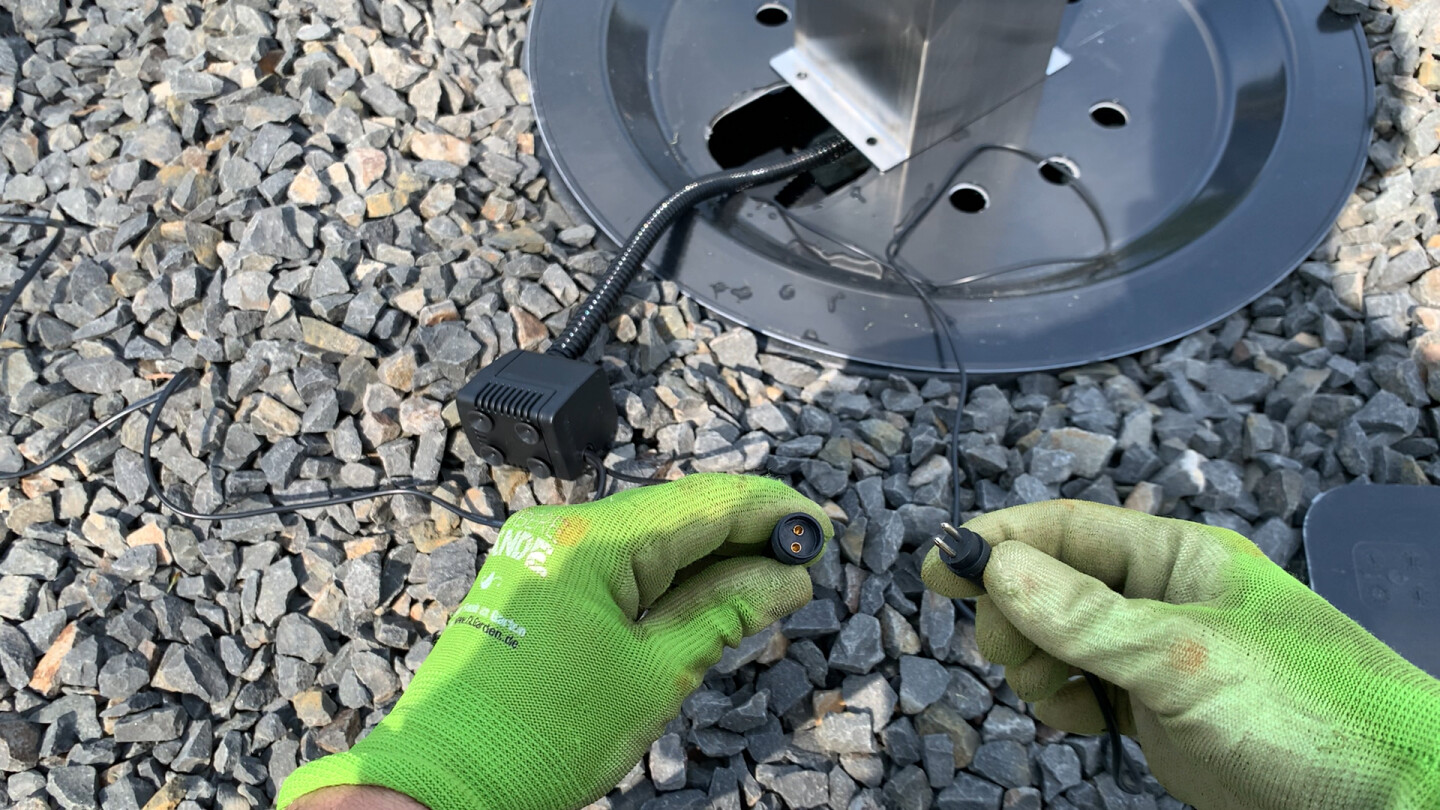

Nun wird noch das LED-Anschlusskabel mit der Pumpe verbunden und mit der Überwurfmutter fixiert. Die Pumpe läuft mit ungefährlicher 12V AC Niederspannung, so kann der Anschluss problemlos im Wasser liegen. Tipp: Hier kann der optional erhältliche plug&light Dämmerungssensor zwischen geschaltet werden und ermöglicht das automatische Einschalten der LED Beleuchtung bei Dunkelheit. Ohne Dämmerungssensor leuchten die LEDs immer, wenn die Pumpe in Betrieb ist.

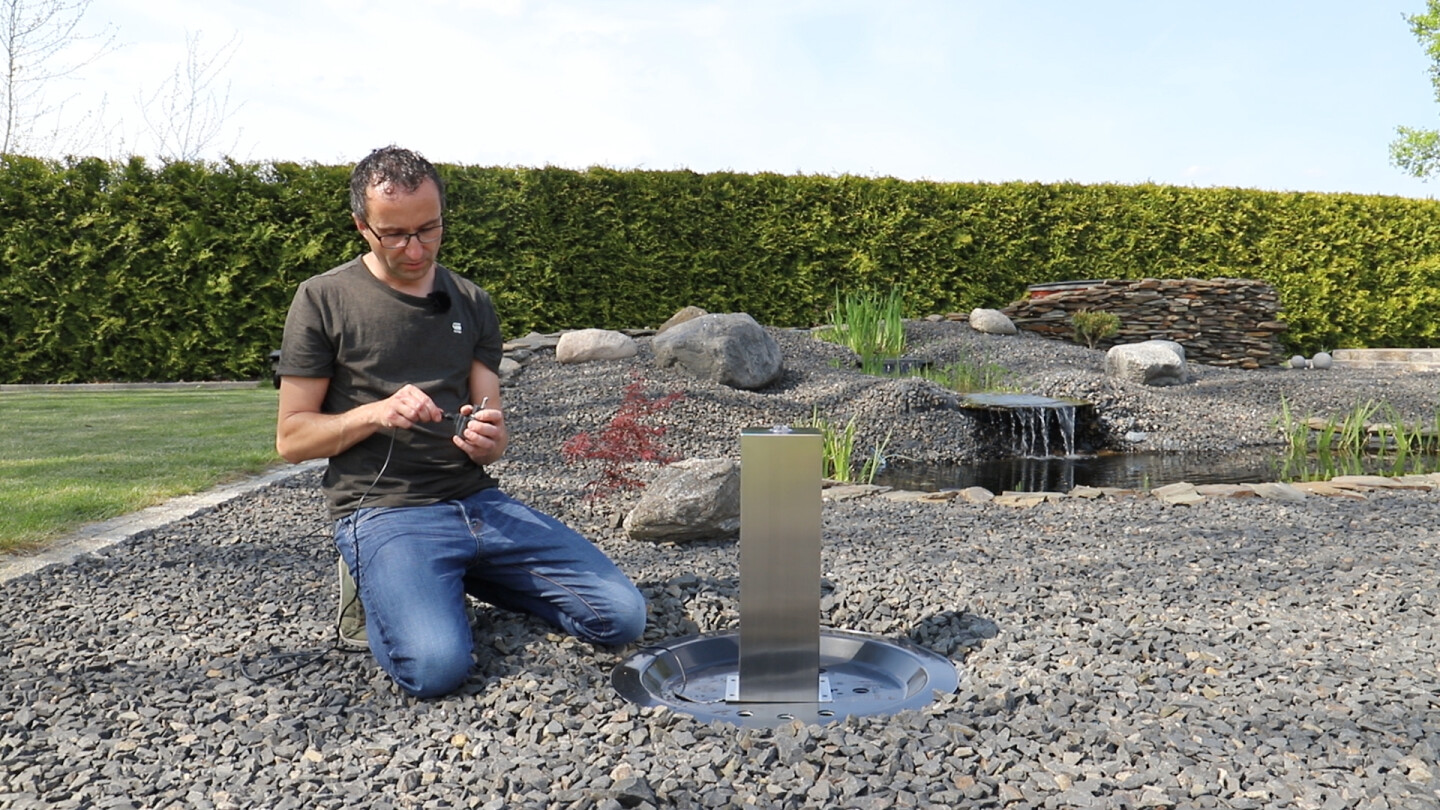

Verbinden Sie jetzt noch den Netztrafo mit dem Anschlusskabel der Pumpe. ACHTUNG: Der Trafo darf nicht in das Wasser und muss mit einem Sicherheitsabstand von ca. 2 Metern zum Wasserbecken aufgestellt werden. Das 7 Meter lange Anschlusskabel der Pumpe liefert ausreichend Spielraum, um den Trafo an einem geschützten und bestenfalls schattigen Ort zu platzieren. Stecken Sie das Pumpenkabel in den Transformator und sichern es mit der Überwurfmutter.

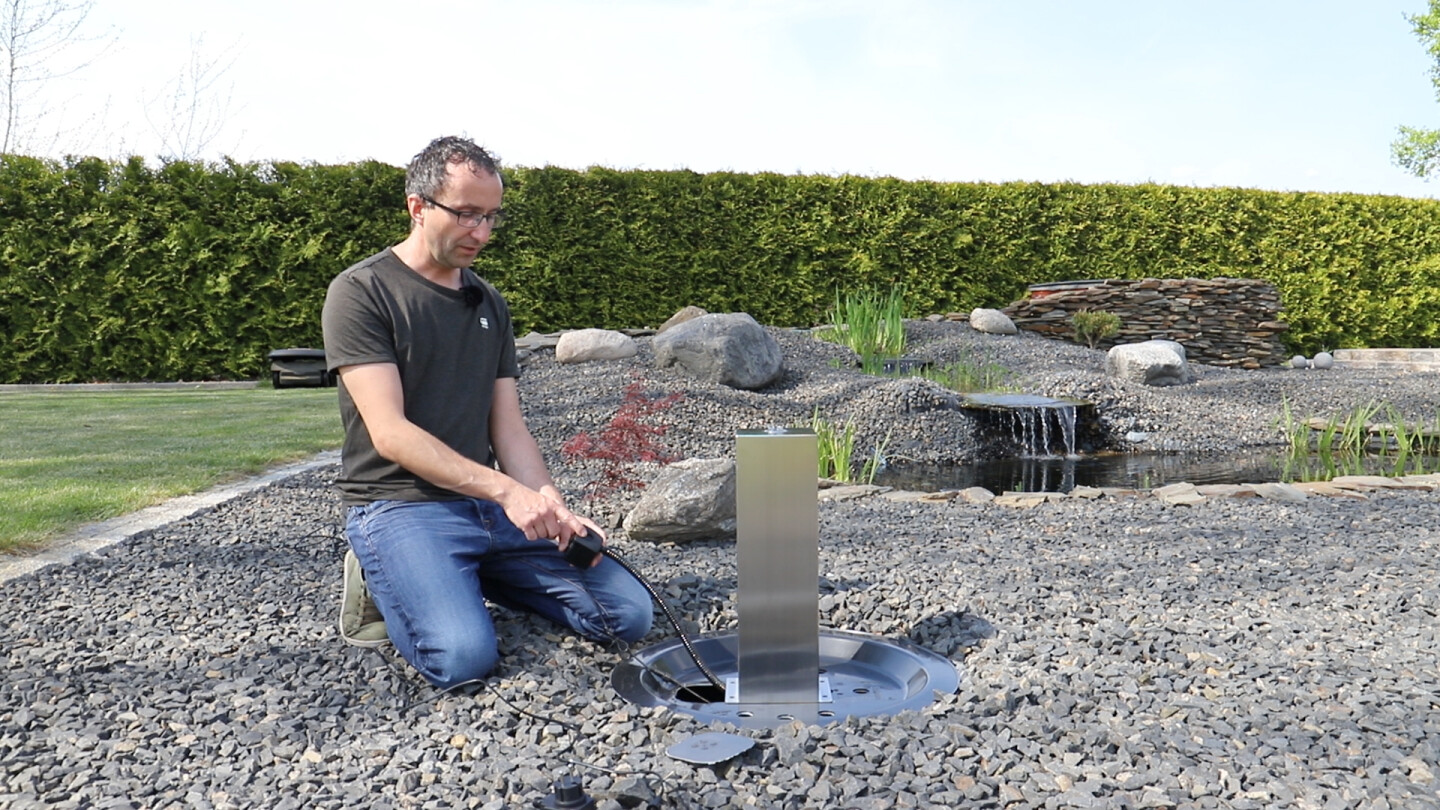

Jetzt kann ein Testbetrieb erfolgen, stecken Sie dazu den Netzstecker des Trafos in eine Steckdose ein. Die Pumpe verfügt über einen Durchflussregler. Dieser sollte zu Beginn voll aufgedreht werden. Sollte die Wasserfontäne zu hoch sein, regeln Sie die Pumpe etwas herunter.

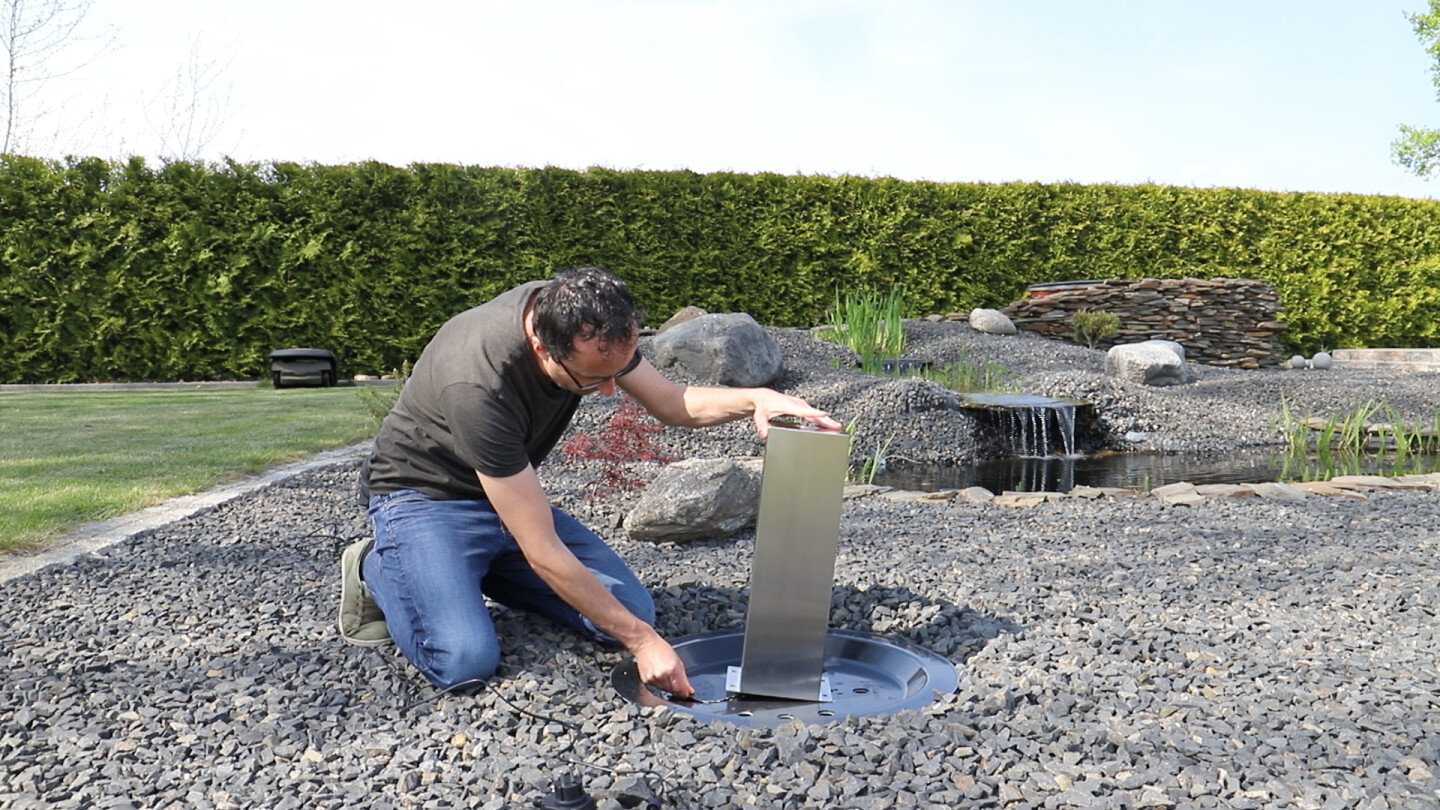

Wenn der Brunnen wie gewünscht läuft, können Sie nun die Kabel endgültig verlegen. Schließen Sie dann die Wartungsklappe der Brunnenabdeckung und nehmen die finale Dekoration mit Dekokies o.ä. vor.

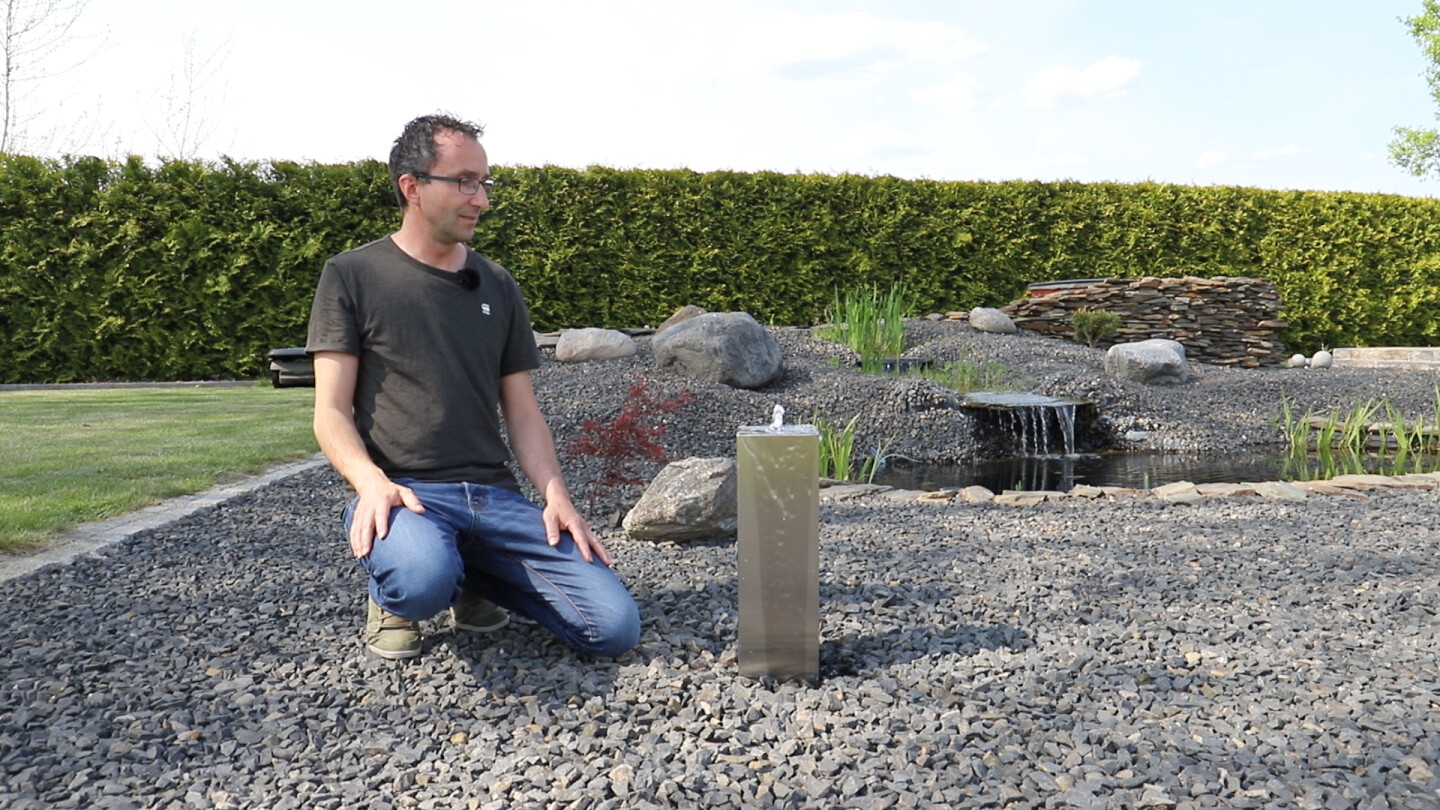

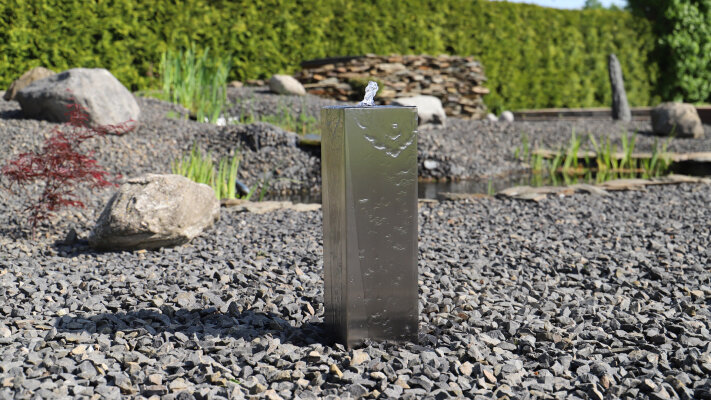

Fertig, der Edelstahl Säulenbrunnen ESB7 von CLGarden ist fertig aufgebaut und mit Sicherheit ein toller Blickfang im Garten.
